一、铸铜雕塑

金属材料硬度高、韧性好、光泽亮，是雕塑的主要用材之一。金属材料经过高温可以熔化为液态，将其注入模具中，经冷却后便可成为雕塑。人类运用这种工艺制作工具器皿、兵器、雕塑的历史非常久远。我国在夏商周至春秋战国时的青铜器铸造就是金属铸造史上的一个高峰。

铜是制作雕塑的主要金属材料，质地坚硬、不易氧化，其加工成型的方法有铸铜、锻铜、电解铜等。与铁相比，铜的熔点较低，约为1083℃。当加入508的锡等材料后，熔化成为青铜，青铜的硬度比原铜高，但熔点却下降到800~960℃。因此，古人用木炭燃烧就能熔化铜液。

青铜的流动性好，可以铸造复杂精美的雕塑，具象写实性的雕塑通常采用铸造法。

（一）、陶范铸造

“范”是指用于铸造的模子。陶范铐造是最古老的铸造术，古人常用此法铸造青铜件。制作陶范要精选细黏土敷在模型上，待半干时分块取下阴干，干透的泥范再经焙烧成为陶范。如果要铸成中空的器物或雕塑，在做好陶范外模后还要做陶范内模，并将内模表面铲去一层作为器壁的厚度。陶范的上部要预先做好浇注口和出气孔。最后把内、外范合起来，并敷上泥层进行加固。做好上述工作，即可熔铜浇铸。对于造型复杂的雕塑，陶范铸造往往无法一次成型，因此需要采用分铸法。以全身人像为例，可以将头与躯干、四肢分别制成陶范，先将四肢铸好暂不取出，再与躯干的陶范对接起来，浇铸躯干时四肢便与躯干铸成了一体。

（二）、失蜡铸造

民间传统的失蜡铸造是先用黏土儆成作品内芯，再用石蜡、松香、油脂配成的材料裹贴在泥芯上捏塑成型，精细局部用塑刀雕刻好。在外面再做陶范，经培烧，熔去其中的石蜡塑型，使夹壁成为空心，然后将熔化的金属浇注进去，冷却后去除内芯和外范，得到雕塑成品。现代的失蜡法用石蜡或蜂蜡做成雕塑模型，在其内外壁反复涂挂耐火涂料，直到形成有一定厚度的硬売层(型売与型芯)经高温焙烧将夹层中的蜡型熔化流出，再往中空的夹层中浇注金属液体。待冷却后用钝口的凿子去除型売与型芯，也可以用水冲洗，即可得到一件金属雕塑。大型的铜像需要分段分块铸造，然后再用焊、铆等方法拼接成整体。

一般情况下，个人进行金属铸造困难较多，作品多交由专业的铸造厂完成。失蜡铸造法的具体工艺图解如下：

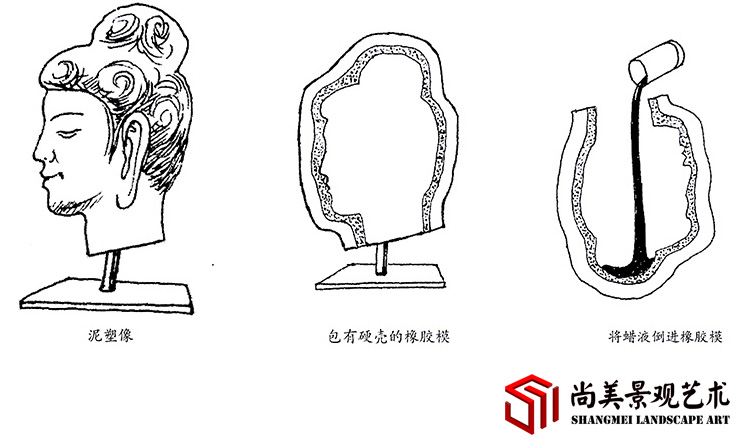

失蜡铸造法的具体工艺图解步骤1-3

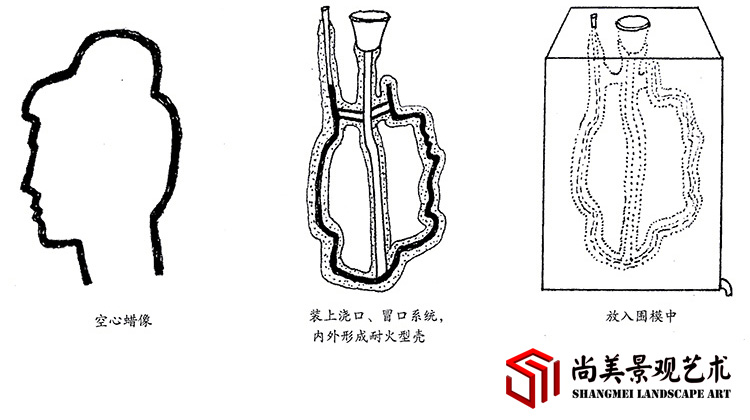

失蜡铸造法的具体工艺图解步骤4-6

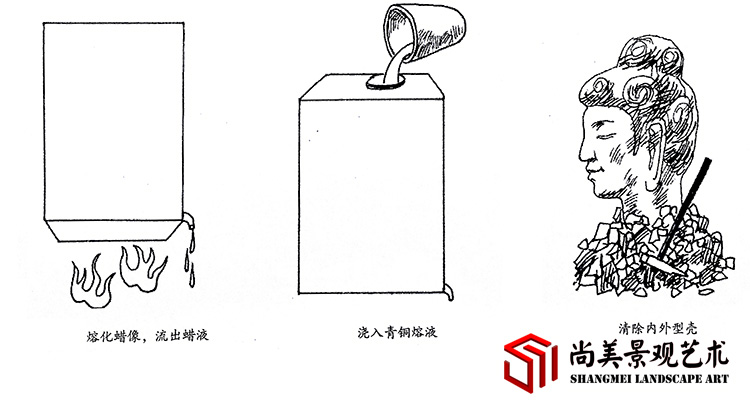

失蜡铸造法的具体工艺图解步骤7-9

二、锻铜雕塑

金属锻造一般是指用机器锤压金属板成型的工艺，而现代雕塑的锻造是指手工敲打金属板，使之成型，并通过焊接、铆接方法合成雕塑整体的工艺技术。适宜加工形体较为简洁概括的雕塑。用于雕塑锻造的材料有铜板、不锈钢板、钛合金板、铝板等。

（一）、材料与工具设备

1.铜板。铜板分紫铜与黄铜两种。紫铜板属纯铜，质地软、延展性好，适宜锻制造型比较细膩复杂的雕塑。黄铜是合金铜，由铜和锌等合成，质地较硬，比较适宜锻制造型简洁、抽象的雕塑。

2.铜焊条(铜丝。焊接时被高温熔化用来填补铜板间的缝隙。

3.焊药。由硼砂或硼酸粉构成，焊接时可提高焊料对焊件的渗透力。

4.水泥、沙子、石膏粉，制作水泥模型。

5.泥塑用材料。

6.钢材、钢筋，用于焊制骨架等。

（二）、工具与设备

1.氧气瓶、乙炔瓶、焊枪。三者结合使用可产生高温火焰熔化钢丝。

2.电剪刀或手动钢剪刀。剪裁铜板。

3.铁锤、木槌，锻制工具。

（三）、锻造

1.准备模型。设计一件浮雕或造型概括、线条流畅的圆雕，并做成泥塑。再将泥塑制成水泥混凝土雕塑，大型的作品要分段翻制。

2.下纸样。随后根据雕塑的每一局部形状剪裁纸样，转折多的地方要分块剪。将取下的纸样展开铺在铜板上，用铅笔描出形状，再用电动或手动剪刀剪下铜板。

3.锻造。把铜板固定在与水泥模型相对应的位置上，用槌子敲打，利用铜板的延展性，把铜板各部位经过敲打慢慢地与模型吻合起来。有些凹陷过深或转折明显的地方，如因铜板过硬而无法敲打时，可对铜板加温，使其软化后再敲打。当每一块铜板都敲打到位，贴满水泥模型，接缝处也吻合妥帖后，将外包的铜板取下再按原样拼接起来，用气焊对照原样焊拼在一起。焊接时要比照原型进行调整，不要走样。

大型的锻造雕塑，要先焊制钢筋骨架用于雕塑内部支撑和加固。雕塑的焊缝要用锤锻平或用砂轮打平，使其不留痕迹。雕塑的肌理表现有锻点打毛、抛光和腐蚀等方法。锻点打毛可以在铜板捶打成型后用铁锤的圆头均匀而有规律地一排排锻打，用力务求一致，在铜板表面形成分布均匀的凹点。用抛光法处理必须在锻制过程中尽量不对铜板表面造成硬伤，否则，抛光后显露出的凹痕会影响美观。抛光的方法是用高速旋转的机械装上布轮并蘸上抛光膏在金属表面进行打磨，经过打磨，可使作品变得更有光泽。腐蚀法是用盐酸、硫化钾、硫酸等对铜像进行腐蚀的工艺。经过腐蚀，铜像表面会生出绿色铜锈，使雕塑产生斑驳的沧桑感，与雕塑表面保留的部分磨光的质地形成对比，使作品更具有表现力。

三、电解铜成型雕塑

在石膏、玻璃钢、蜡制成的雕塑或模具上涂上导电材料一一石墨粉，通上电源的阴极，然后放入盛有稀硫酸紫铜溶液的电解槽中通电，这时通上阴极的有金属粉的一面就会不断吸收阳极分解出来的游离铜质，当附着到一定厚度的时候，便形成了铜像。

操作中的注意点有：

1.涂刷石墨粉时一定要将雕塑表面或模具内壁凃满，不能留一点空隙。否则，制成的铜像就会出现孔洞。

2.铜像制成后，因紫铜质地较软，要小心敲去外面的模具，以免损伤雕塑。

3.以玻璃钢或石膏雕塑作胎的雕塑制成后，原来的作胎雕塑就被包裹在了铜衣之中无须取出。如果是以蜡像作胎的，可以将铜像用喷灯等适当加温，使内部的蜡像熔化，蜡液流出。

四、不锈钢雕塑

不锈钢材料具有耐腐蚀、抗氧化的性能，被广泛地用于室内外雕塑创作。因钢板强度高，适合制作体面概括型的雕塑。用不锈钢板材制作雕塑与锻铜法基本相同。

（一）、材料与工具设备

材料：

1.不锈钢薄板，厚度在2毫米左右，根据雕塑大小选用。

2.不锈钢丝，经焊机产生的高温熔化后填补不锈钢板之间的缝隙，冷却后板材被焊接成一体。

3.砂轮、布轮、抛光膏，用于打磨和抛光。

工具设备：

1.等离子切割机。能沿曲线切割金属板材，切出的板材整齐不变形。

2.钨杆、氩弧焊机、焊把、焊条。

3.防护面罩，用于保护眼晴免受强光刺激。

（二）、锻造与焊接

不锈钢雕塑的制作过程与锻铜法相似，可参看前面的锻铜法工艺介绍。

镜面不锈钢雕塑作品

五、金属焊接雕塑

焊接方式是现代金属雕塑创作中运用极为广泛的一种成型手段。在锻造成型的雕塑时，骨架的构造、锻打后各部分金属片的拼接，必须要用焊接方法来完成。而将各种形状的金属零件直接合成一件别具情趣的雕塑，用焊接法来处理是最便捷有效的途径。用焊接方法创作的金属雕塑是对废旧机器零件、交通工具零部件的选择利用。这些零部件形态各异，包括有规则的几何形体，不规则的奇异形状。因此，雕塑家往往用这些材料拼接成抽象性或非写实的具象性作品。

创作金属焊接雕塑，需要作者对雕塑的形式构成规律有较精深的研究，能合理地选择和利用线材、面材、块材，并按一定的设计思路焊接成作品，使之具有艺术美感。同时，作者还应熟练掌握焊接技术，能安全有效地完成作品的焊接。

金属焊接雕塑的表面处理有三种形式:一是任其自然。如铜与铁的零部件，有的上面留有油漆，而有的已是锈迹斑斑，可以保留原样，不作任何修饰。二是抛光处理。将雕塑的凸起部位作打磨抛光处理，这样，凹处的锈迹与凸起的光泽形成对比。三是涂饰处理。

用油漆或颜料作涂饰处理，可以采用单色，也可以彩绘。金属焊接雕塑的创作需经过下列步骤：

1.构思设计创作方案。确定表现内容、设计小稿构图、表现形式，用素描稿完善设计创意

2.根据设计素描稿搜集金属材料。

3.学习掌握电焊工艺基本操作技术及安全保障知识。

4.准备电焊设备及材料。

5.根据设计方案进行初步焊接成型。

6.根据设计构思及备用的金属材料进一步充实完善造型。

7.检查焊口的质量。

8.表面效果的处理(打磨、涂饰）。

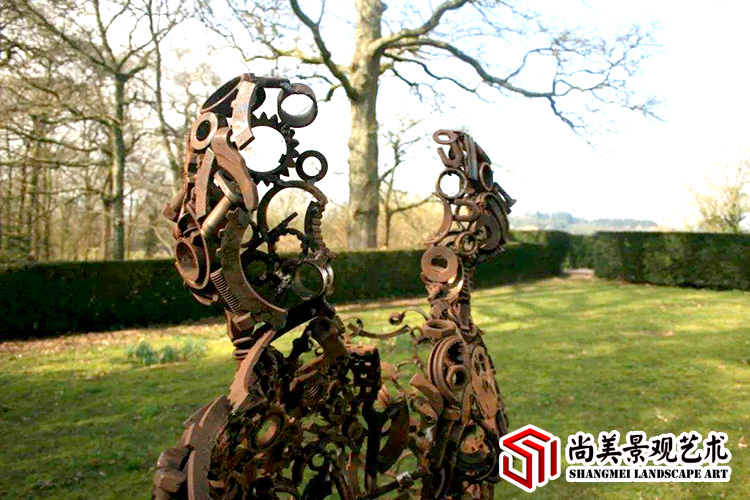

焊接工艺金属雕塑作品
